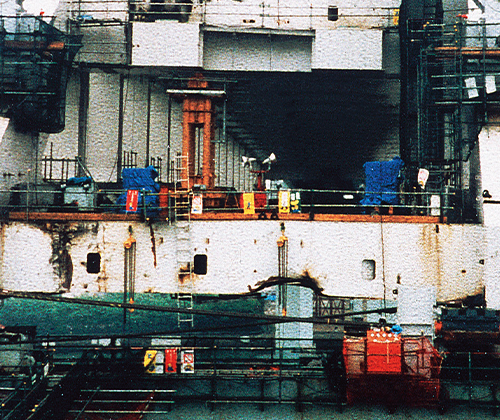

六甲アイランド大橋アーチ橋の上横繋ぎ材の座屈と端横桁の変形

神S-119〜120鋼連続箱桁橋の中間支点部の変形

注）橋脚：橋脚数、桁：径間数、支承：支承線数


	As	A	B	C

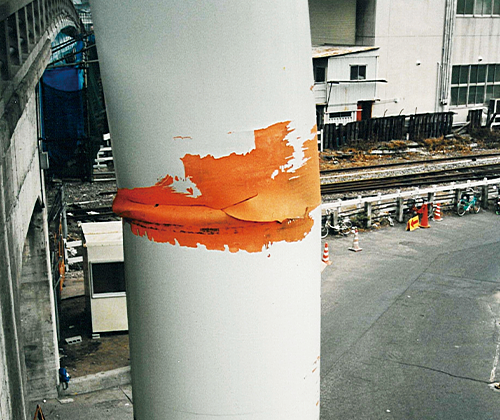

座屈	完全圧壊	へこみもしくはふくらみ	へこみもしくはふくらみ	へこみもしくはふくらみ
亀裂	─	マンホール溶接部亀裂（周辺に亀裂の進展の可能性のあるもの）	1/4周以上の亀裂（周辺に亀裂の進展の危険なし）	1/4周以上の亀裂
	─	根巻鋼鈑隅肉溶接部の亀裂	─	根巻コンクリートの亀裂
	─	他主要部位の亀裂	主要部位の塗装の剥がれ（目視では亀裂が確認されない）	主要部以外の塗装の剥がれ
HTB部	─	ボルト欠損（1添接部当たり 1割程度以上）	ボルト欠損（1添接部当たり 1割程度以下）	添接板周りの塗装の剥がれ


	As	A	B	C
座屈	完全圧壊	へこみもしくはふくらみ	へこみもしくはふくらみ	へこみもしくはふくらみ
亀裂	─	マンホール溶接部亀裂（周辺に亀裂の進展の可能性のあるもの）	1/4周以上の亀裂（周辺に亀裂の進展の危険なし）	1/4周以上の亀裂
	─	根巻鋼鈑隅肉溶接部の亀裂	─	根巻コンクリートの亀裂
	─	他主要部位の亀裂	主要部位の塗装の剥がれ（目視では亀裂が確認されない）	主要部以外の塗装の剥がれ
HTB部	─	ボルト欠損（1添接部当たり 1割程度以上）	ボルト欠損（1添接部当たり 1割程度以下）	添接板周りの塗装の剥がれ
