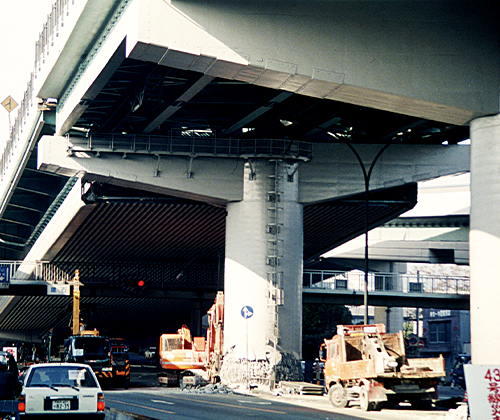

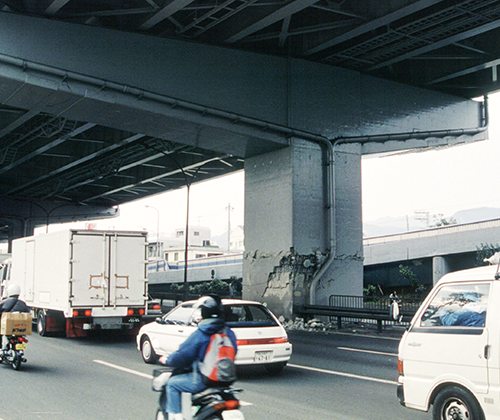

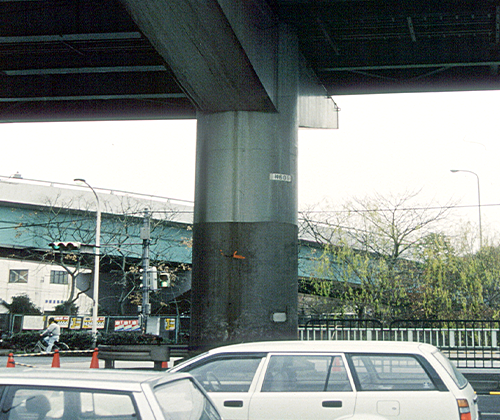

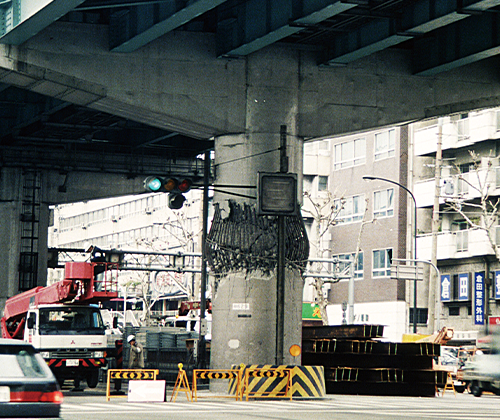

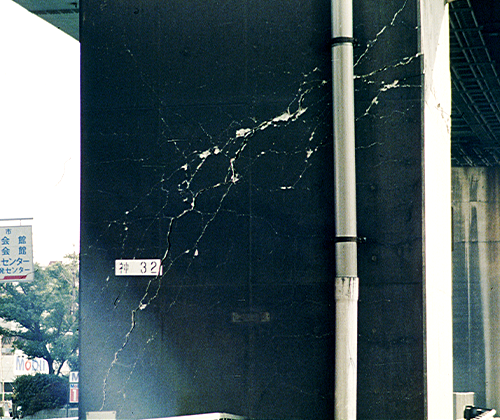

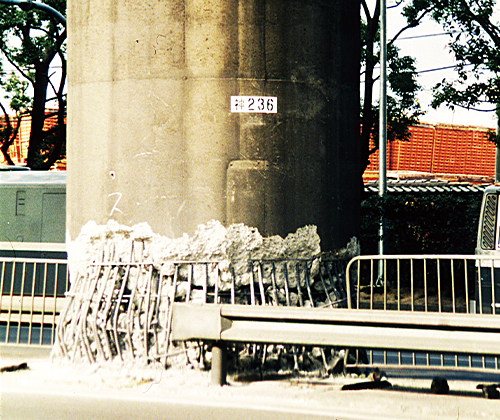

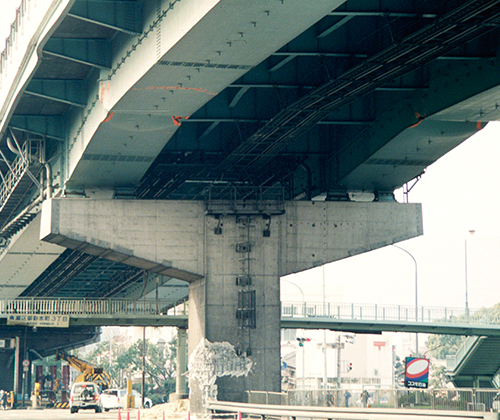

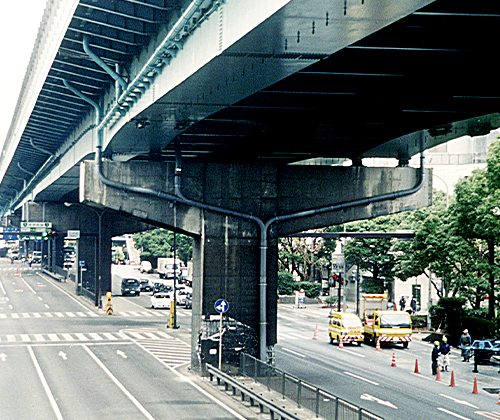

RC橋脚

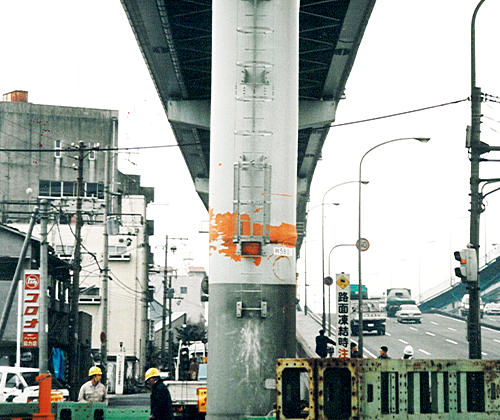

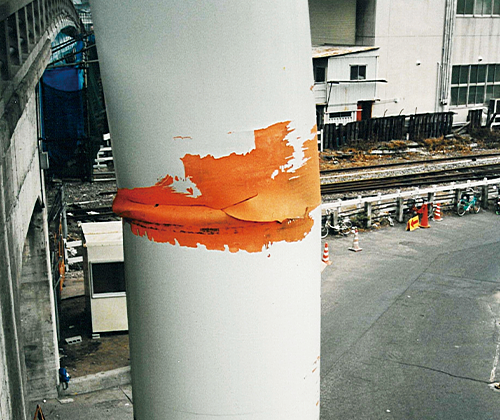

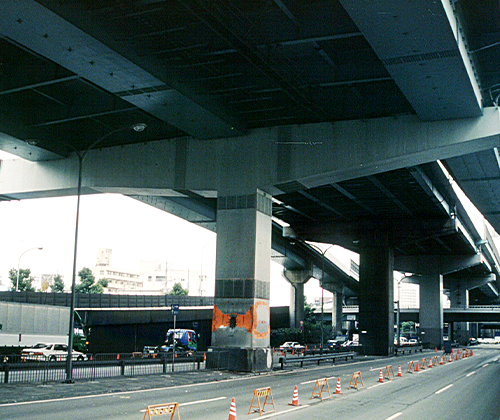

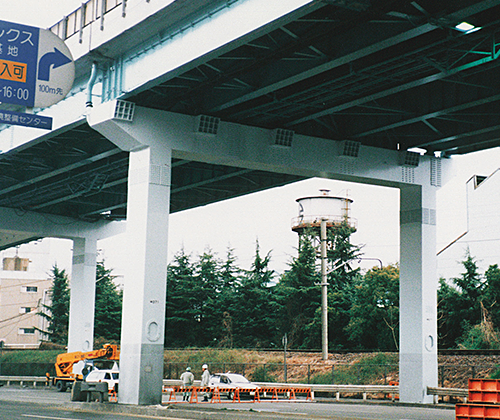

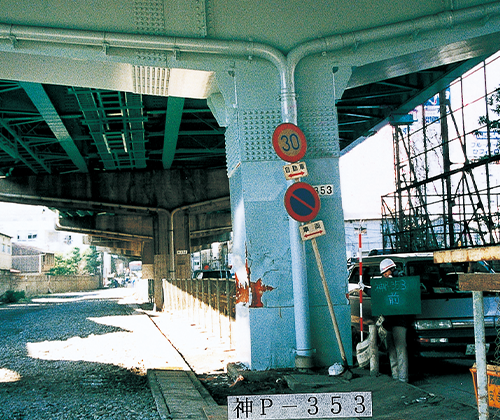

鋼製橋脚

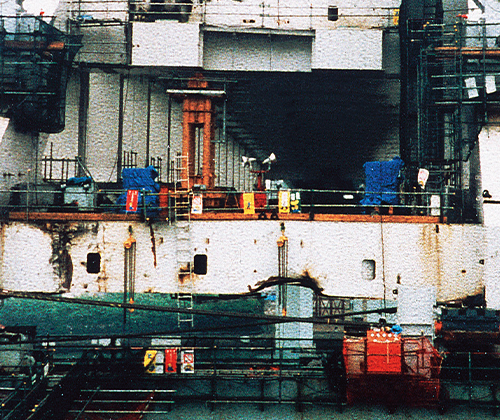

鋼製桁

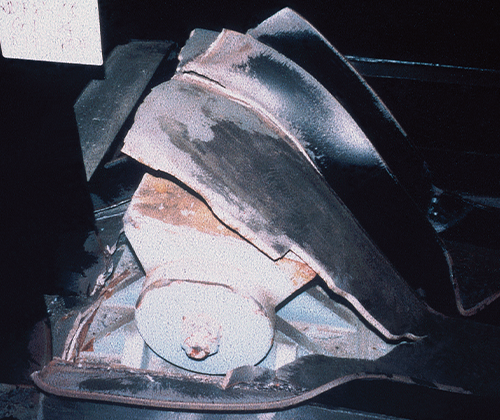

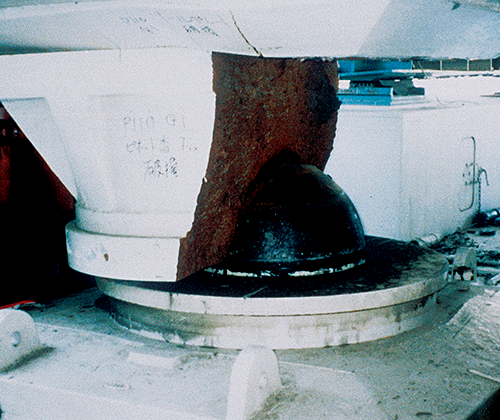

支承
鋼製桁
As
A
B
C
D
1
落橋
桁の折れ曲り
(平面、鉛直面)
過大な変形(1)
小程度の変形
・塗料の剥離
・程度の変形
・軽微な座屈
・局所的なクラック
・H.T.Bの損傷
2
─
RC床版まで
変形している桁
過大な変形(2)
局部的な変形
─
3
─
構造系変化
(隣接部の落橋、
撤去 etc.)による
構造不安定
過大な座屈変形
(クラック多し)
小程度の座屈
─
4
─
─
沓、突起等の
本体への貫入
・塗料の剥離
程度の変形
・軽微な座屈
・局所的な
クラック
・H.T.Bの損傷
─
被災度判定の基本方針
ランク
被災状況
AS
崩壊、倒壊した場合、またはそれに類するもの
A
耐荷力に著しい影響がある損傷を生じており、致命的な二次災害の可能性があるもの
B
耐荷力に影響のある損傷であるが、余震、活荷重による損傷の進行がなければ、当面の利用が可能なもの
C
短期的には耐荷力に影響のないもの
D
耐荷力に関して特に異常が認められないもの
被災度の判定結果(3号神戸線)
被災度
As
A
B
C
D
計
PC桁
18
0
23
37
83
161
RC橋脚
64
78
102
225
474
943
鋼製桁
8
67
220
178
670
1143
鋼製橋脚
3
8
12
112
28
163
支承
-
371
274
383
1090
2118
注)橋脚:橋脚数、桁:径間数、支承:支承線数
