リニューアルプロジェクトの進捗レポート

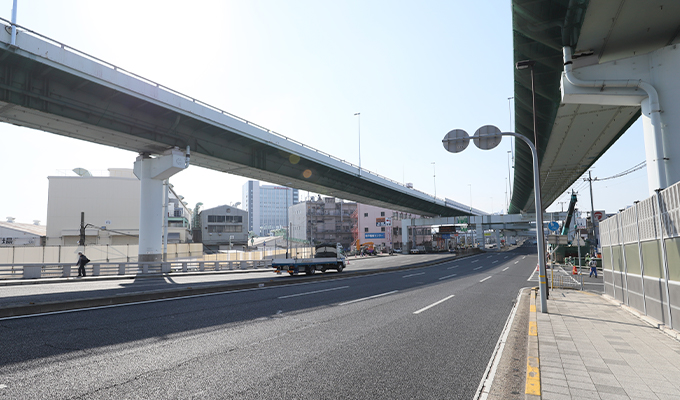

3号神戸線 湊川付近(1968年開通)

工事状況

橋脚基礎工施工中

2021年4月現在

フェーズ1:事前工事

立地条件の厳しい狭い敷地にコンパクトな橋脚を設置する必要があり、橋梁の軽量化を目的として扁平な断面構造を採用した結果、床版や桁にき裂が発生しています。

厳しい条件をクリアすべく
小型化を目指した構造物

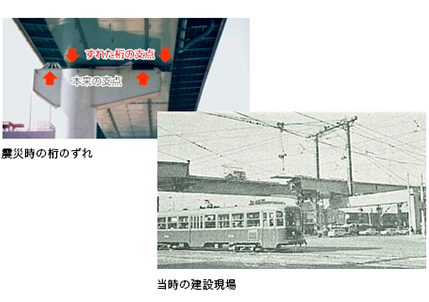

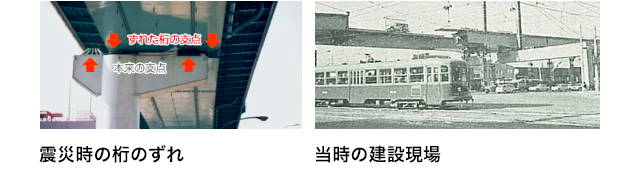

建設当時の状況

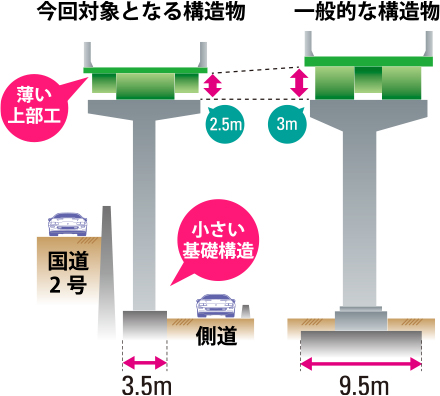

河川をまたぐため橋脚間の距離が長くなるという厳しい条件に加え、道路に挟まれた狭い立地で橋脚を立てるために、通常よりコンパクトな基礎、扁平で軽量な上部工にする必要がありました。

損傷原因と損傷状況

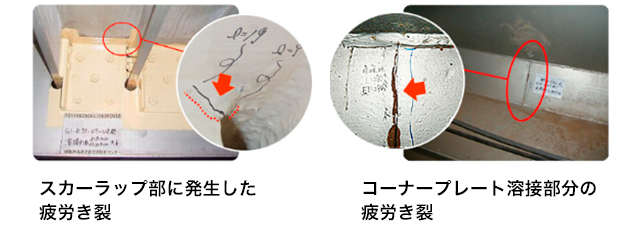

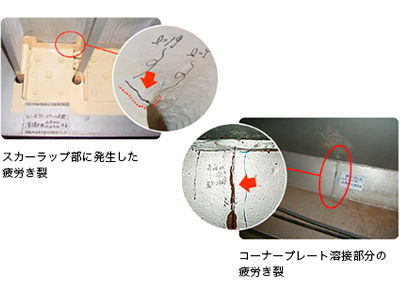

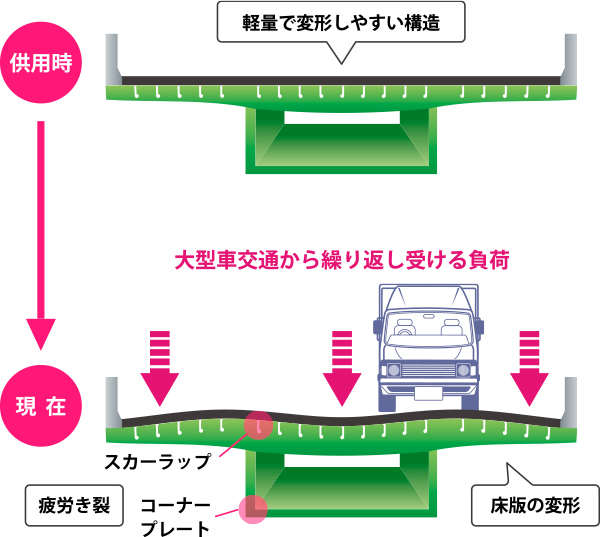

橋梁の軽量化を目的として扁平な断面構造を採用したため上部工が変形しやすい構造になっている事や、増大する大型車交通による繰り返しの負荷に加え、兵庫県南部地震の影響などの複合要因により、鋼床版や鋼桁の各所に疲労き裂が発生しています。
