阪神高速の取り組み大和川線(大阪府道高速大和川線)

トピックス&ニュース

過去の更新はこちら

工事概要

平成24年度完成区間については、平成25年3月21日開通

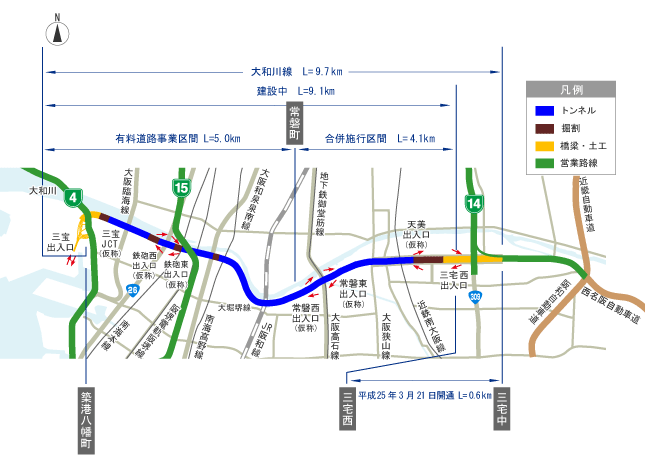

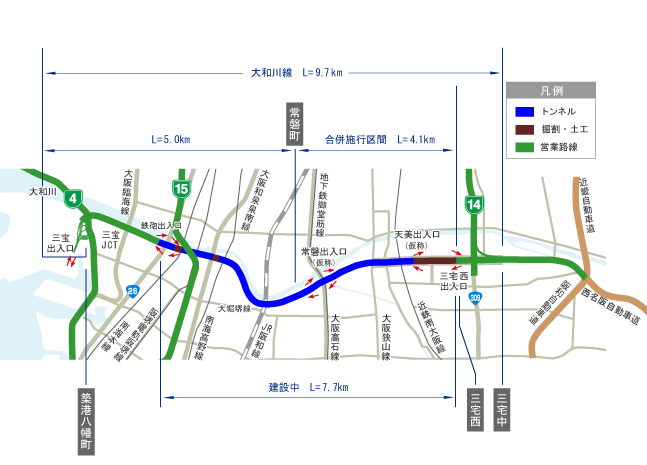

大和川線マップ

お知らせ

平成25年3月21日「三宅西出入口〜三宅中(松原線接続)」が開通しました。

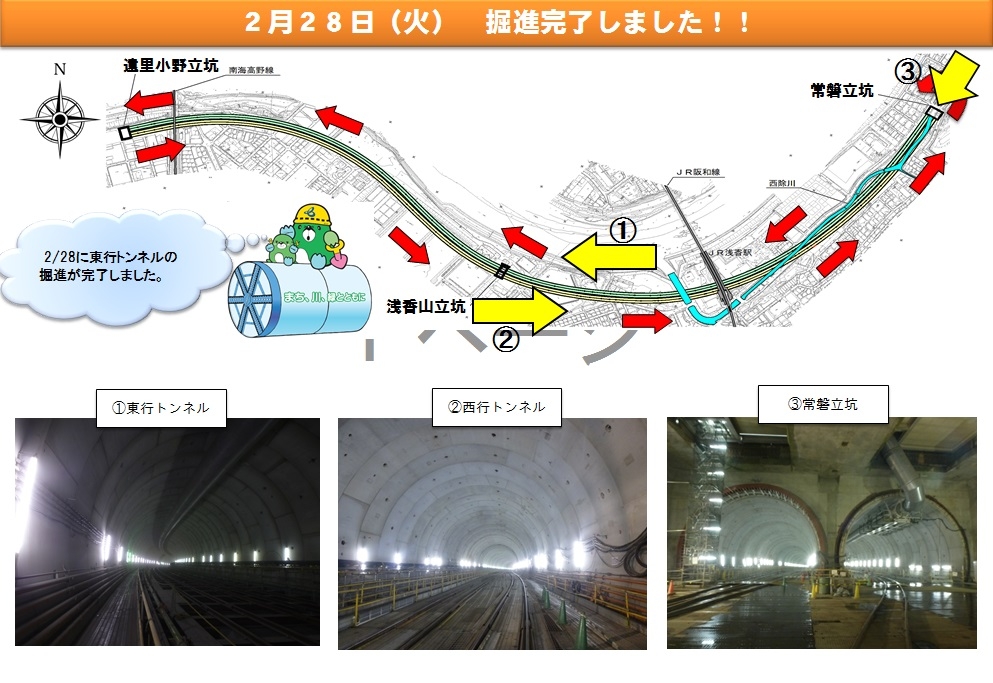

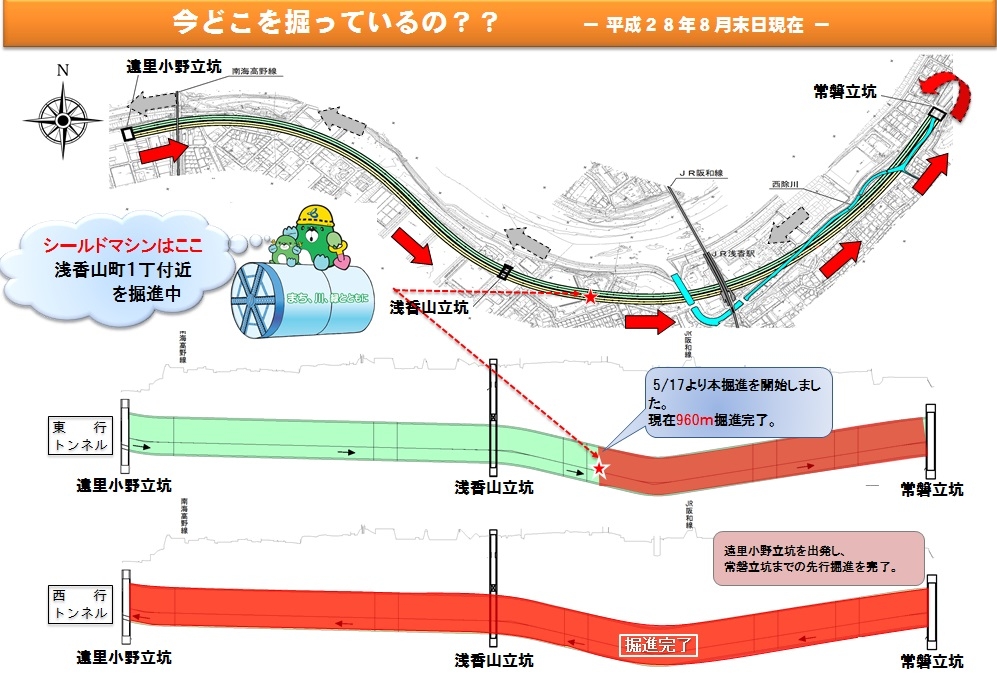

シールドトンネル工事進捗状況

シールドマシン転回までのステップ

①マシン到達
シールドマシンはセグメントをジャッキで押す(図参照)ことで、自力でトンネル口から立坑内に出てきます。

図:①マシン到達

②台車載せ替え
ボールスライダーという鉄球を並べたキャタピラ状のものが付いた台車の上にマシンを乗せ替えます。

図:②台車載せ替え

③マシン転回
マシンを180度回転させ、マシンの前面部を復路側に向けます。マシンの下のボールスライダーでマシンを転がせ、約2000tもの重さのマシンをスムーズに動かします。

図:③マシン転回

④再発進位置に設置
再発進する位置にマシンを設置します。再発進後のトンネルを高い精度で掘り進めるため、シールドマシンの再設置場所はミリ単位の精度で調整します。

図:④再発進位置に設置

シールドマシン転回動画

シールドマシン転回を動画でご紹介します。
