維持管理
橋梁｜鋼橋

床版取替の急速化・高耐久化を実現する
｢HSプレストレスジョイント工法｣

キーワード
RC床版、プレキャスト、床版取替
目次
  1. HSプレストレスジョイント工法の開発について
  2. HSプレストレスジョイント(HSPJ) 技術開発の背景・従来技術の課題点
  3. 軽量化、施工の高速化を実現するHSプレストレスジョイント(HSPJ) の特徴
  4. HSプレストレスジョイント(HSPJ)床板の構造と概要
  5. 耐久性・安全性の徹底確認

床版取替の急速化・高耐久化を可能とするプレキャストPC床版継手構造として、阪神高速道路（株）は、清水建設（株）・ユニタイト（株）・住友電工（株）・昭和コンクリート工業（株）と共同で、ハイ・スマート・プレストレス・ジョイント※ (HSPJ) を開発しました。

※「HSプレストレスジョイント」で商標登録済（登録番号：6053570号）

HSプレストレスジョイント(HSPJ)
技術開発の背景

従来技術

PCa床版の橋軸方向の接合構造は「ループ継手」が一般的。

課題

  1. ループ継手の形状（最小曲げ半径）により床版厚が決定。
    床版厚は、大規模修繕事業の取替対象の床版より大きい
  2. ループ継手内への鉄筋組立、間詰めコンクリートの打込み・ 養生の現場作業が残り、施工性の改善が必要。
    床版取替時に必要となる通行止め期間の長期化
  3. 場所打ちRC構造部における長期的な耐久性が懸念。

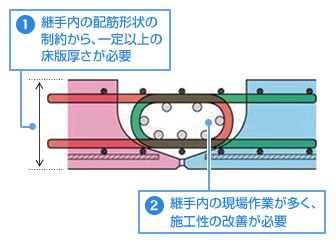

従来の橋軸方向の接合構造（ループ継手）

HSPJ の特徴

  1. PCa 床版をオスボルトと楔形式のメスボルトでワンタッチ接合し、急速施工が可能。
  2. オスボルト(F10T)を緊張し、接合部にプレストレスを導入 することにより止水性を確保及び疲労耐久性が向上。
  3. オスボルトをプレグラウト樹脂で被覆し施工誤差を吸収 及びグラウト作業が不要。
  4. PCa床版を高強度(70N/mm2 )・薄肉構造(t=180mm) とし、軽量化を実現。

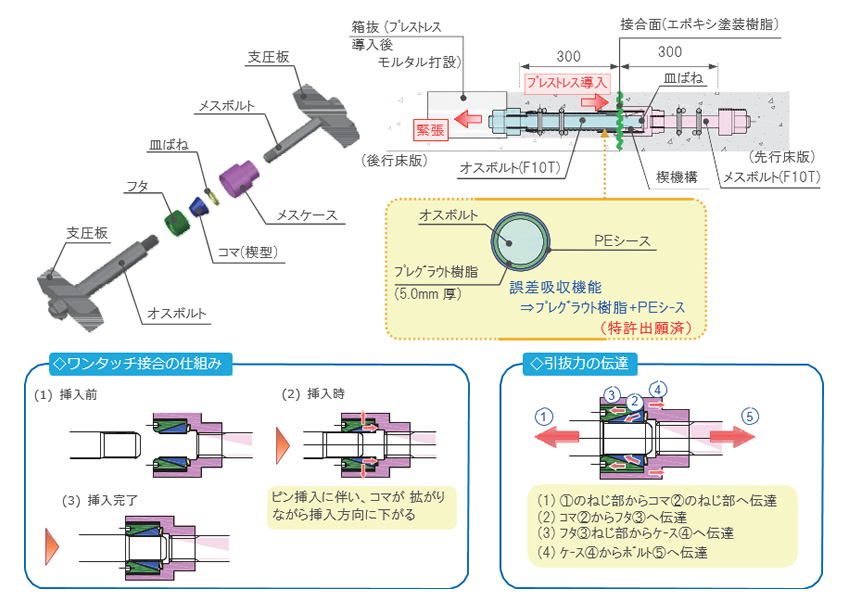

HSPJの構造概要図

HSPJ 床版の概要

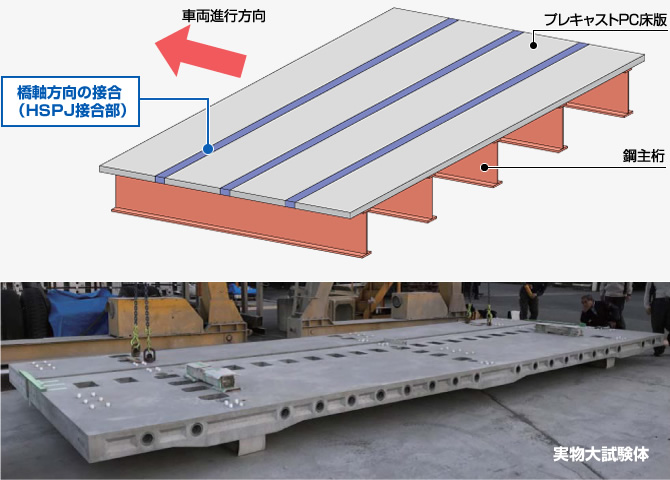

HSPJの対象接合部

HSPJは橋軸方向の接合に使用

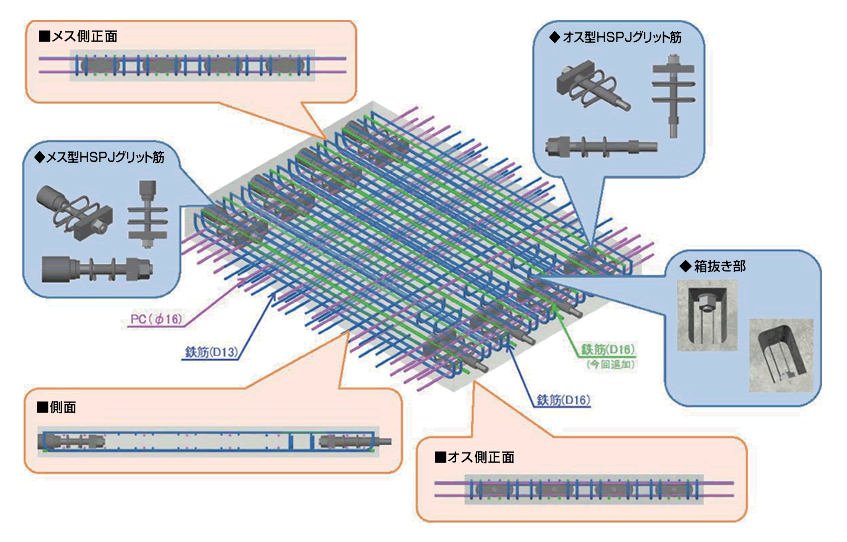

HSPJを用いたPCa床版概要図

実験結果

静的曲げ試験

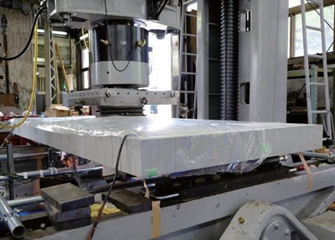

試験状況

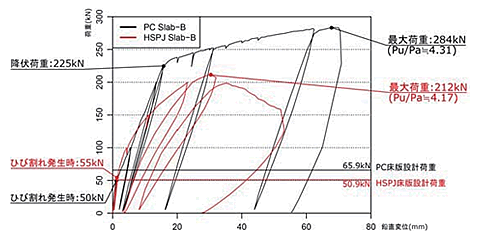

荷重－変位関係

HSPJ床版の接合部は、

  1. 設計荷重時における変位は小さく、ひび割れは発生しない。
  2. 終局荷重は設計荷重の4倍以上であり、接合部を有しない一般的なPC床版と同等以上の安全性を確認。

繰返し動輪荷重試験

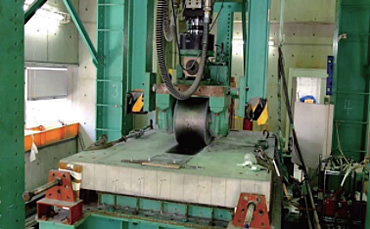

動輪荷重による繰返し疲労試験

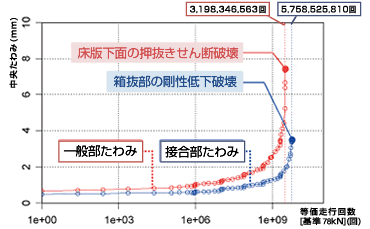

動輪荷重走行試験結果

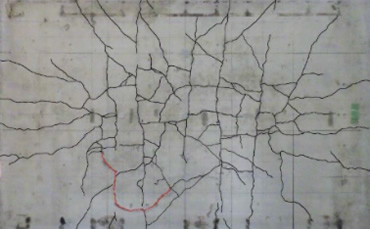

下面ひび割れ状況（PC床版）

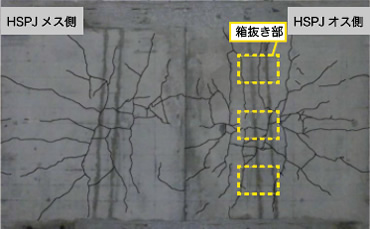

下面ひび割れ状況（HSPJ床版）

HSPJ床版の接合部は、

  1. 接合部周辺のひび割れ発生は少ない。
  2. 接合部を有しない一般的なPC床版と同等の疲労耐久性を確認。
