阪神高速の取り組み大和川線 進捗写真(南島町)

進捗写真(南島町)

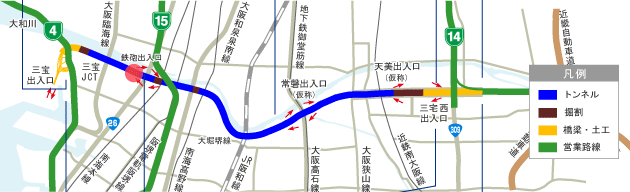

位置図 南島町

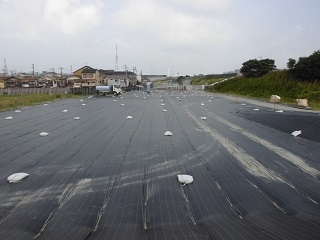

平成28年8月末

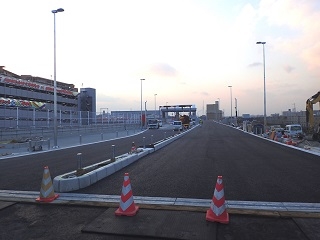

トンネル上面の整備を行っています。

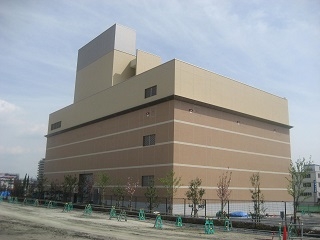

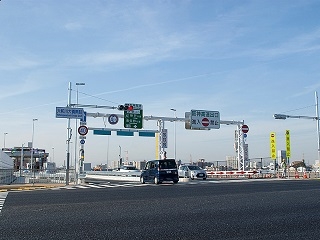

平成28年4月末

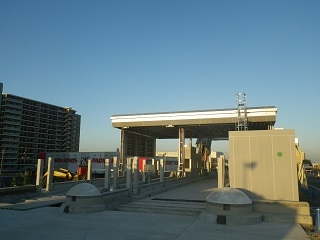

換気所の外構工事が概ね完了しました。

H27.6月末 南島町

平成27年6月末

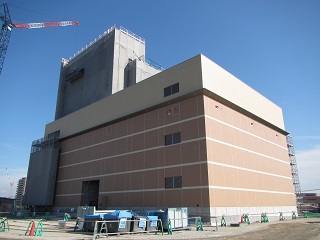

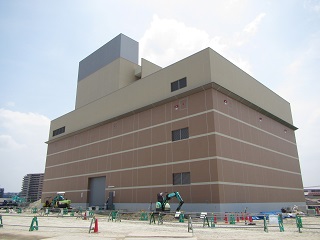

換気所の建物部分が概成しました。

H27.5月末 南島町

平成27年5月末

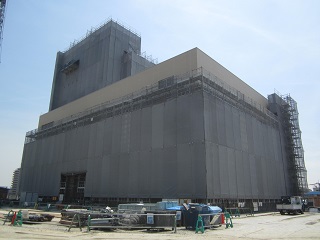

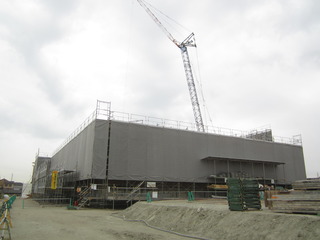

換気所の内外装工事を進めています

H27.4月末 南島町

平成27年4月末
換気所の内外装工事を進めています。

H27.3月末 南島町

平成27年3月末

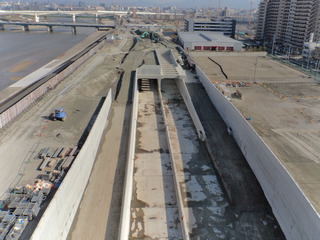

ランプ部の盛土部の構築を進めています。

H27.2月末 南島町

平成27年2月末

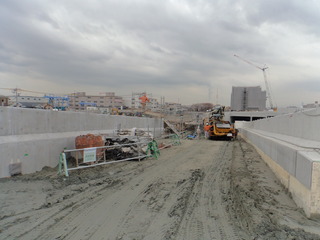

ランプ部の盛部の構築を進めています。

H27.1月末 南島町

平成27年1月末

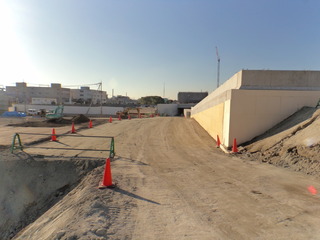

ランプ部の擁壁の構築を進めています。

H26.12月末 南島町

平成26年12月末

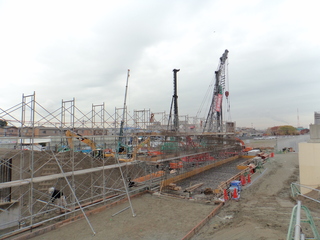

ランプ部の擁壁の構築を進めています。

H26.11月末 南島町

平成26年11月末
ランプ部の擁壁の構築を進めています。

H26.10月末 南島町

平成26年10月末
ランプ部の擁壁を構築していきます。

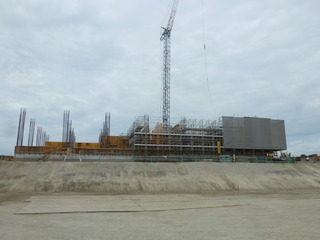

H26.9月末 南島町

平成26年9月末
換気所1F部分の構築を進めています。

H26.8月末 南島町

平成26年8月末
換気所1F部分の構築を進めています。

H26.7月末 南島町

平成26年7月末

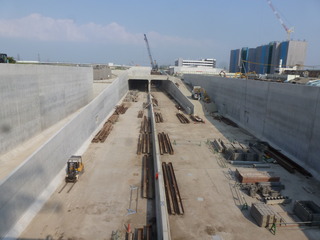

工事用桟橋を撤去し、トンネルの形が見えてきました。

H26.6月末 南島町

平成26年6月末

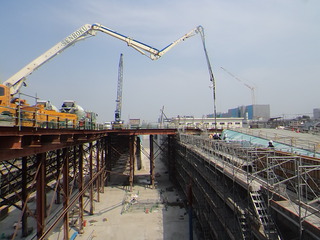

換気所の構築を進めています。

H26.5月末 南島町

平成26年5月末

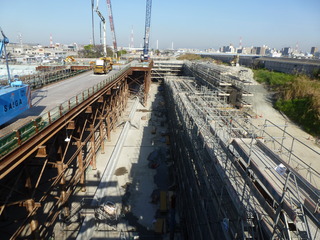

トンネル掘割部分の壁の構築をしています。

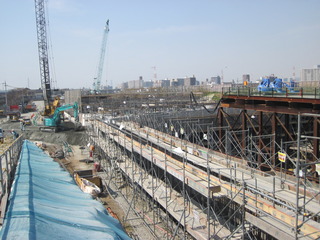

H26.4月末 南島町

平成26年4月末
トンネル掘割部分の壁の構築をしています。

H26.3月末 南島町

平成26年3月末

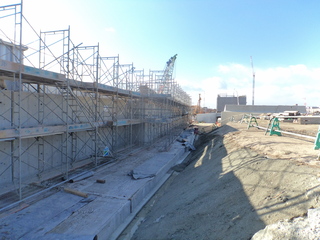

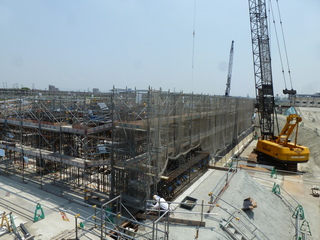

換気所建築箇所の足場を設置しています。

H26.2月末 南島町

平成26年2月末

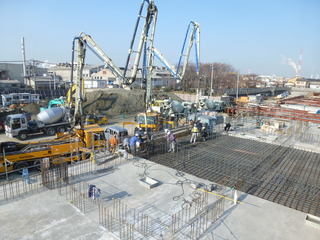

トンネルの天井部分のコンクリートを打設しています。

H26.1月末 南島町

平成26年1月末

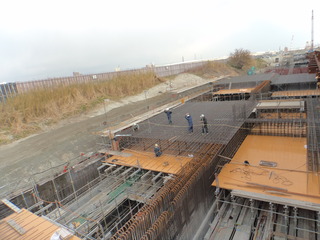

トンネルの天井部分の鉄筋を組んでいます。

H25.12月末 南島町

平成25年12月末

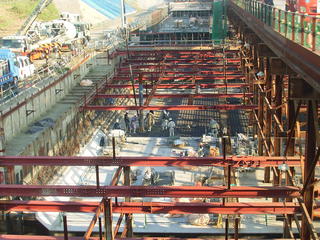

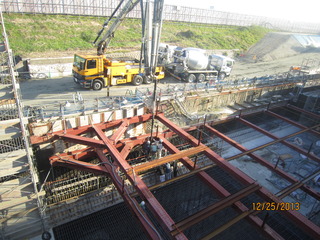

トンネルの床部分のコンクリートを打設しています。

H25.11月末 南島町

平成25年11月末
トンネルの床部分のコンクリートを打設しています。

H25.10月末 南島町

平成25年10月末

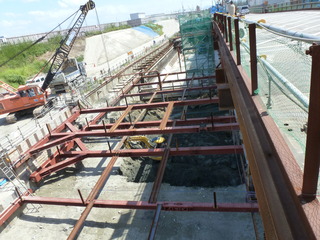

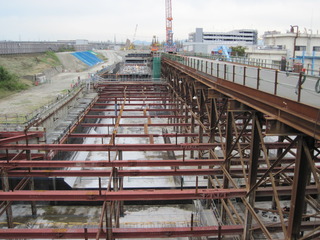

南島ポンプ場の放流渠を撤去したところの掘削が完了しました。これからトンネルの床部分を造っていきます。

H25.9月末 南島町

平成25年9月末

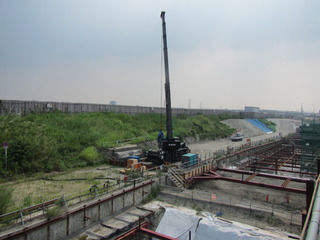

南島ポンプ場の放流渠を撤去したところの土砂を掘削しています。

H25.8月末 南島町

平成25年8月末
南島ポンプ場の放流渠を撤去したところの鋼矢板を引き抜いています。

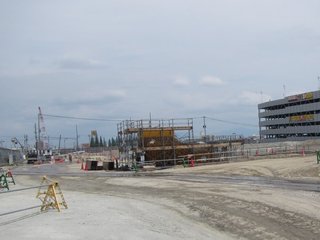

H25.7月末 南島町

平成25年7月末

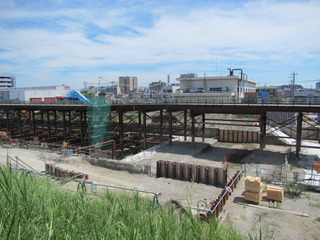

南島ポンプ場の放流渠を撤去したところの掘削をしていきます。

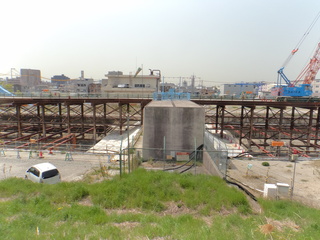

H25.6月末 南島町

平成25年6月末
非常時にトンネルから地上に人が避難できるよう、非常出口を構築しています。

H25.5月末 南島町

平成25年5月末
三宝下水処理場の稼働に伴い、工区の中央を横断している南島ポンプ場の放流渠を撤去していきます。

H25.4月末 南島町

平成25年4月末

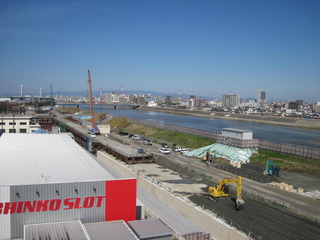

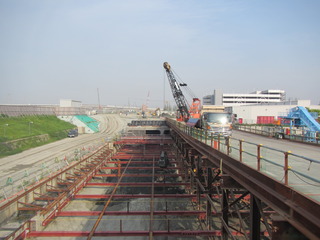

トンネル構築を西に向って進めるために、西側の掘削をしています。

H25.3月末 南島町

平成25年3月末

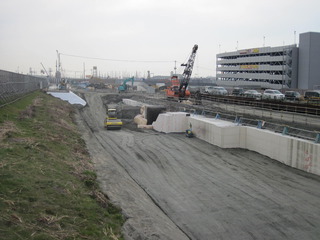

トンネル函体の埋戻しを行っています。函体の上は国道に繋がる道路を造る計画です。

H25.2月末 南島町

平成25年2月末

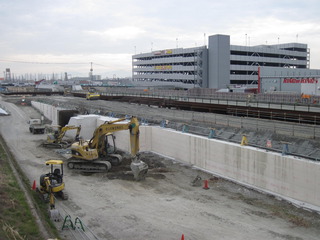

トンネルの埋め戻しを行っています。最終的に国道に取付くランプが出来上ります。

H25.1月末 南島町

平成25年1月末

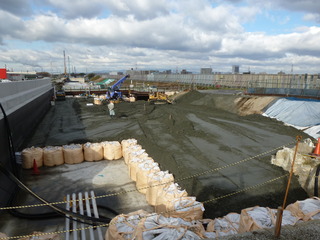

トンネルの埋め戻しを行っています。

H24.12月末 南島町

平成24年12月末
一部ではトンネルの埋戻しに取りかかりました。

H24.11月末 南島町

平成24年11月末

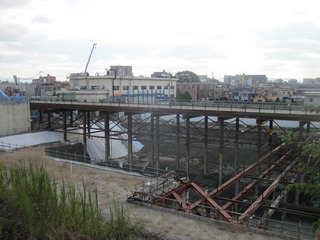

南島下水ポンプ場の西側を掘削しています。

H24.10月末 南島町

平成24年10月末

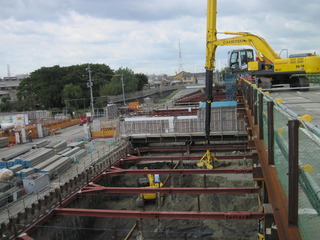

土留壁の中を掘削中です。

H24.9月末 南島町

平成24年9月末
土留壁の中を掘削しています。

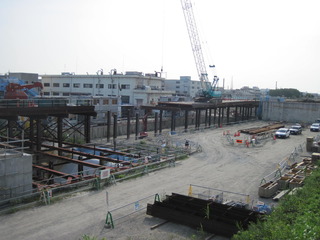

H24.8月末 南島町

平成24年8月末
外山公園〜南島下水ポンプ場にかけて掘削作業を行っています。

H24.7月末 南島町

平成24年7月末

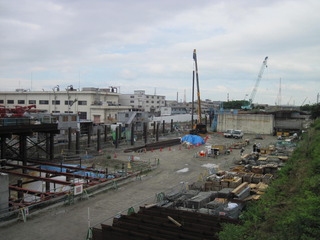

南島下水ポンプ場付近から外山公園付近までの掘削を開始します。

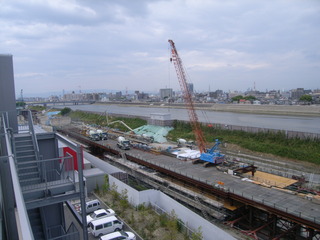

H24.6月末 南島町

平成24年6月末

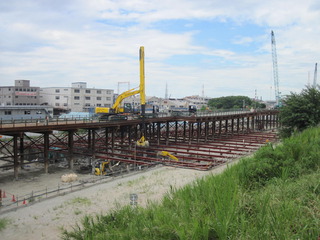

桟橋を西に伸しています。

H24.5月末 南島町

平成24年5月末
トンネルの天井となる部分にコンクリートを流し込んでいます。

H24.4月末 南島町

平成24年4月末
トンネルの天井となる部分にコンクリートを流し込んでいます。

H24.3月末 南島町

平成24年3月末

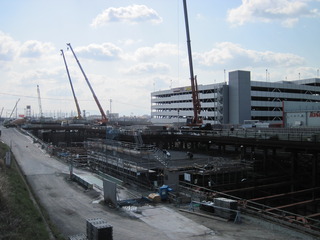

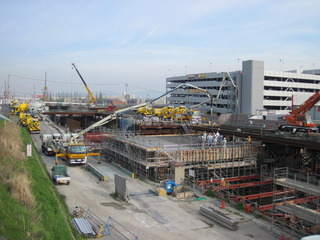

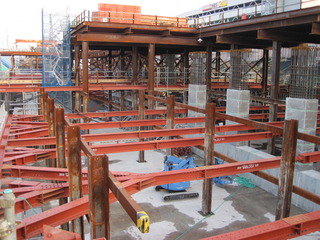

トンネルの天井となる部分を造っています。

H24.2月末 南島町

平成24年2月末
トンネルの床や柱の一部が出来てきました。

H24.1月末 南島町

平成24年1月末

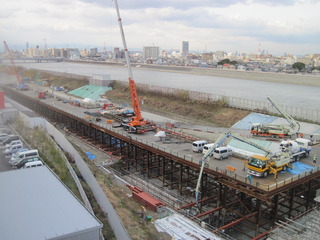

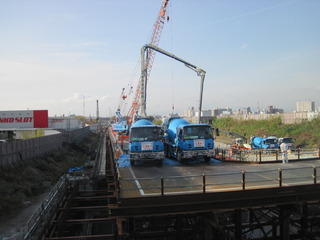

桟橋の上からトンネルの床となる部分にコンクリートを流し込んでいます。

H23.12月末 南島町

平成23年12月末
〔国道26号付近から西側を望む〕

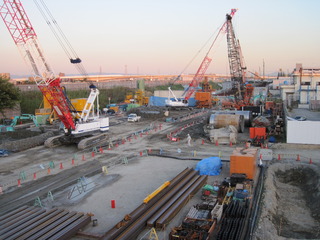

トンネルの床となる部分にコンクリートを入れています。

H23.11月末 南島町

平成23年11月末
〔国道26号付近から西側を望む〕
南島下水ポンプ場の西側で掘削する準備をしています。

H23.10月末 南島町

平成23年10月末
〔国道26号付近から西側を望む〕

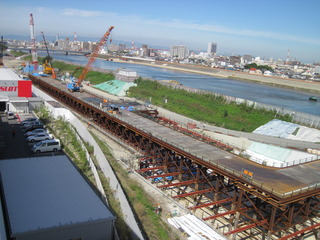

桟橋の下でトンネルの鉄筋を組立てています。

H23.9月末 南島町

平成23年9月末
〔国道26号付近から西側を望む〕

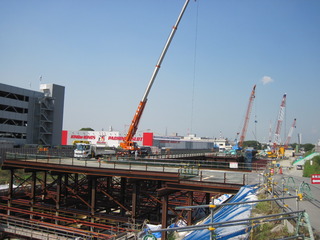

桟橋からトンネルを造る材料を下ろしています。また、西に向って土留壁を造っています。

H23.8月末 南島町

平成23年8月末
〔国道26号付近から西側を望む〕
掘削の完了した箇所の地面を平らにするため、コンクリートを敷きならしました。

H23.7月末 南島町

平成23年7月末
〔国道26号付近から西側を望む〕

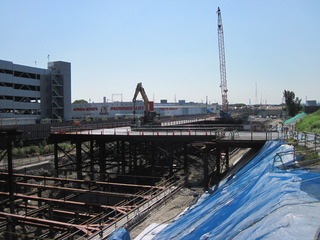

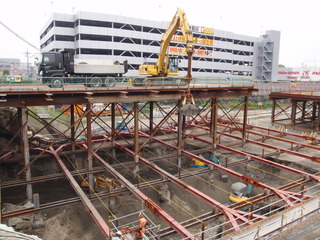

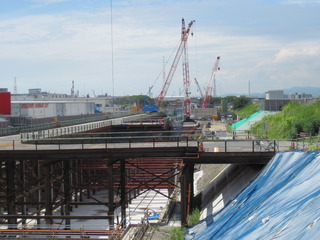

工事車両が通る桟橋の下において、地面を掘り進めています。

H23.6月末 南島町

平成23年6月末
〔国道26号付近から西側を望む〕
工事車両が通る桟橋の下において、地面を掘り進めています。

H23.5月末 南島町

平成23年5月末
〔国道26号付近から西側を望む〕
工事車両が通る桟橋の下において、地面を掘り進めています。

H23.4月末 南島町

平成23年4月末
〔国道26号付近から西側を望む〕

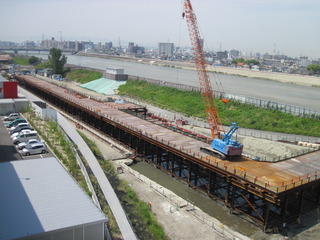

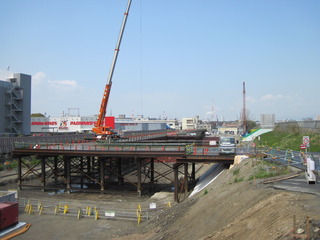

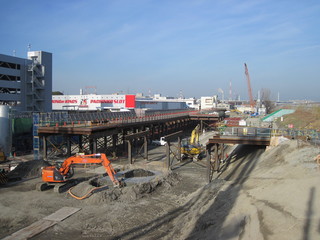

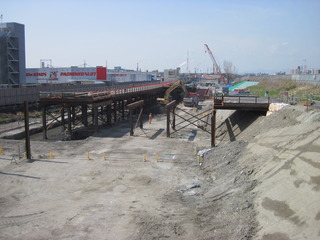

工事車両が通るための桟橋が完成しました。

H23.3月末 南島町

平成23年3月末
〔国道26号付近から西側を望む〕
土留壁が完成し、掘削が始まりました。

H23.2月末 南島町

平成23年2月末
〔国道26号付近から西側を望む〕

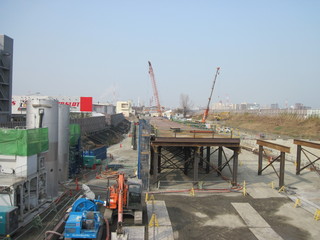

桟橋がおおむね出来上りました。

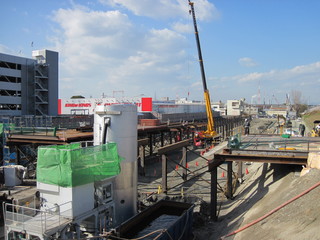

H23.1月末 南島町

平成23年1月末
〔国道26号から西方を望む〕
工事車両が乗る桟橋を造っています。

H22 12月末 南島町

平成22年12月末
〔国道26号から西方を望む〕
土留壁が完了しました。工事車両が乗る桟橋を造っています。

H22.11月末 南島町

平成22年11月末
〔国道26号から西方を望む〕

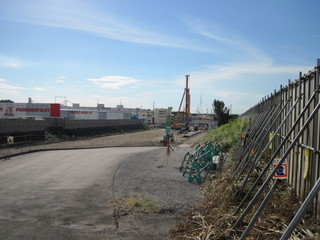

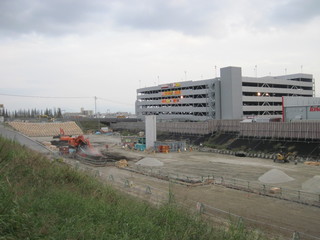

地面を掘り下げる為に土留壁を造っています

H22.10月末 南島町

平成22年10月末
地面を掘り下げる為に土留壁を造っています

平成22年9月末
〔国道26号から西方を望む〕
地面を掘り下げる為に土留壁を造っています

H22.08末 南島町

平成22年8月末
〔国道26号から西方を望む〕
土留め壁を造る機械を組み立てています。

H22.07末 南島町

平成22年7月末
〔国道26号から西方を望む〕

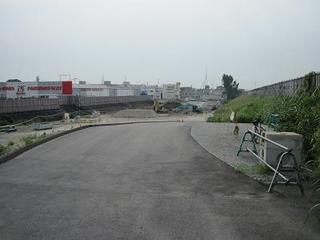

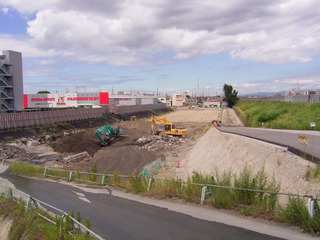

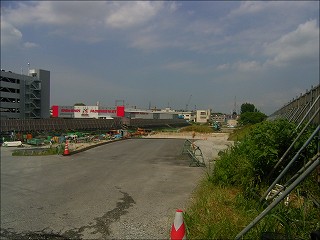

建物の基礎コンクリート等を撤去しています。

南島町 H22.06末

平成22年6月末
〔国道26号から西方を望む〕
建物の基礎コンクリート等を撤去しています。

南島町 H22.5末

平成22年5月末
〔国道26号から西方を望む〕
建物の基礎コンクリート等を撤去しています。

南島町 H22.04末

平成22年4月末
〔国道26号方面を西方から望む〕

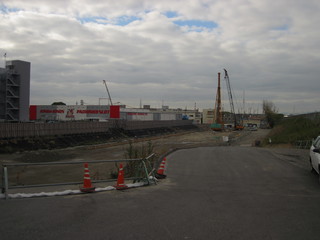

工事区域の仮囲い(工事フェンス・万能塀等)を設置しています。
