阪神高速の取り組み大和川線 進捗写真(松屋大和川通)

進捗写真(松屋大和川通)

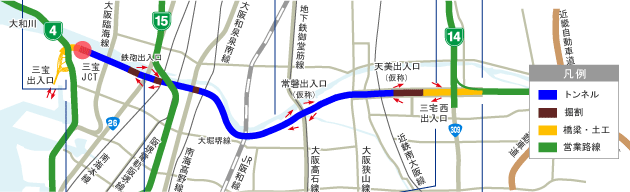

位置図 松屋大和川通

平成28年8月末

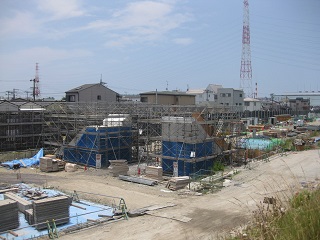

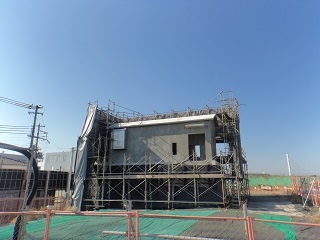

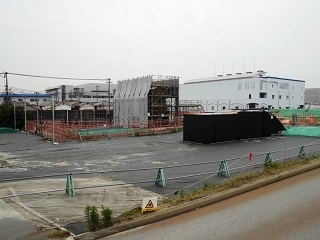

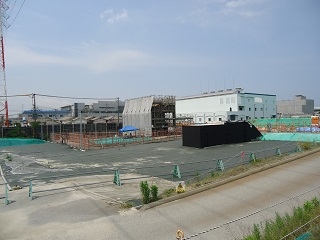

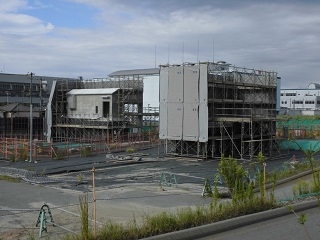

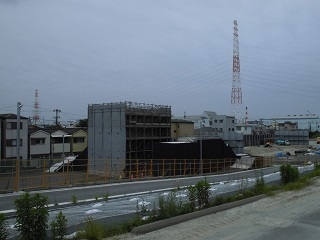

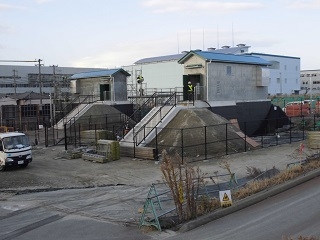

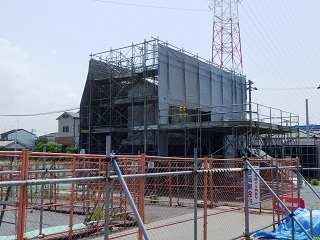

大和川線トンネルから地上に出るための非常口の建屋を造っています。

平成28年7月末

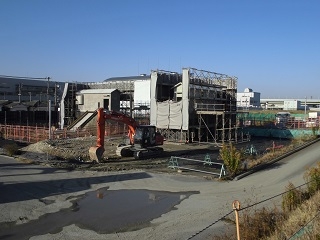

大和川線トンネルから地上に出るための非常口の建屋を造っています。

平成28年6月末
大和川線トンネルから地上に出るための非常口の建屋を造っています。

平成28年5月末
大和川線トンネルから地上に出るための非常口の建屋を造っています。

H27.12月末 松屋大和川通

平成27年12月末

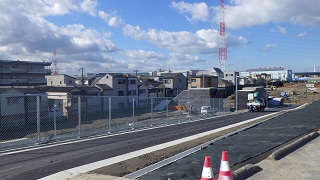

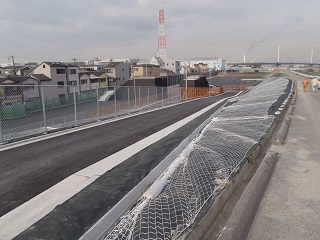

トンネル上面の復旧工事が一部完成しました。

H27.11月末 松屋大和川通

平成27年11月末

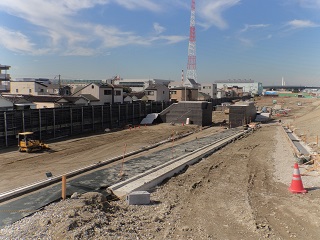

トンネル上面の復旧工事を行っています。

H27.10月末 松屋大和川通

平成27年10月末
トンネル上面の復旧工事を行っています。

H27.9月末 松屋大和川通

平成27年9月末

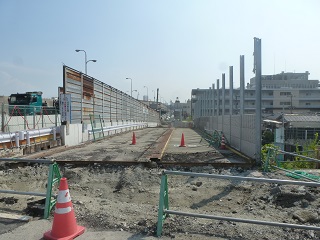

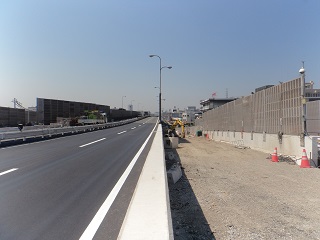

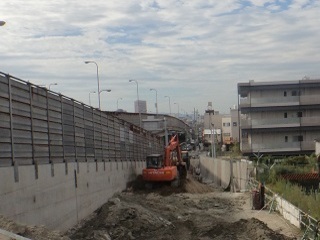

臨海線復旧にむけ、拡幅部の盛土撤去を行っています。

H27.8月末 松屋大和川通

平成27年8月末

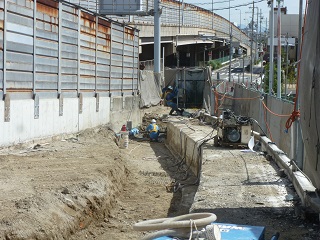

臨海線復旧にむけ、拡幅部の盛土撤去を行っています。

H27.7月末 松屋大和川通

平成27年7月末
臨海線復旧にむけ、拡幅部(切り回した仮設道路)の撤去を行っています。

H27.6月末 松屋大和川通

平成27年6月末
非常階段部の施工を進めています。

H27.5月末 松屋大和川通

平成27年5月末

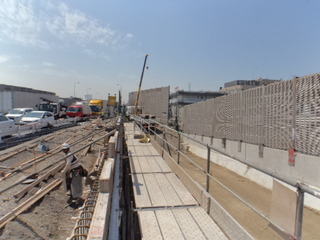

大阪臨海線構造物の復旧を進めています。

H27.4月末 松屋大和川通

平成27年4月末

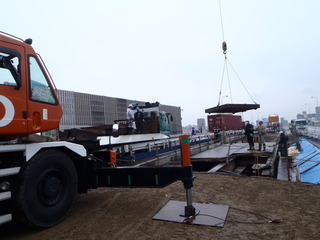

大阪臨海線構造物の復旧を進めています。

H27.4月末 松屋大和川通

平成27年3月末
大阪臨海線構造物の復旧を進めています。

H27.2月末 松屋大和川通

平成27年2月末

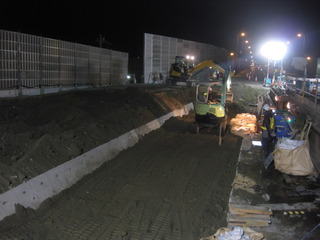

大阪臨海線構造物の復旧を進めています。

H27.1月末 松屋大和川通

平成27年1月末

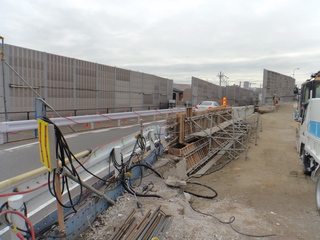

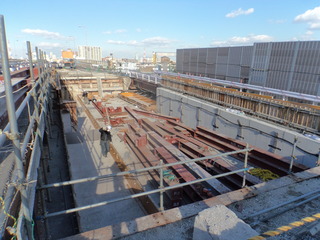

大阪臨海線構造物の復旧を行っています。

H26.12月末 松屋大和川通

平成26年12月末

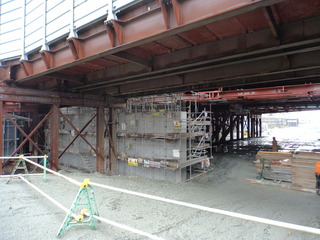

大阪臨海線下の埋戻しと構造物の復旧を行っております。

H26.11月末 松屋大和川通

平成26年11月末

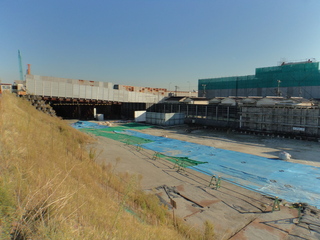

大阪臨海線下の埋戻しと構造物の復旧を行っています。

H26.10月末 松屋大和川通

平成26年10月末
大阪臨海線の復旧を行います。

H26.9月末 松屋大和川通

平成26年9月末
大阪臨海線の復旧を行います。

H26.8月末 松屋大和川通

平成26年8月末

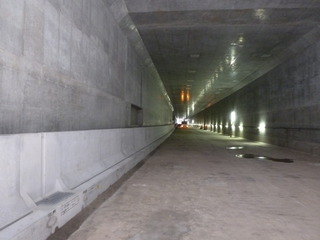

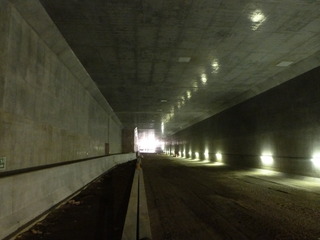

トンネル内の路盤と監査路を構築しています。

H26.7月末 松屋大和川通

平成26年7月末
トンネル上部の埋戻しを行っています。

H26.6月末 松屋大和川通

平成26年6月末
トンネル内の排水設備を設置しています。

H26.5月末 松屋大和川通

平成26年5月末

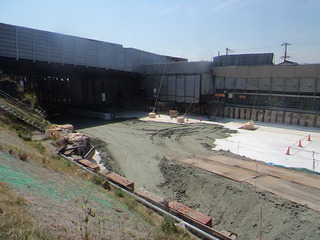

トンネル上の埋戻しを行っています。

H26.4月末 松屋大和川通

平成26年4月末

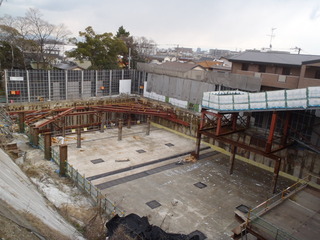

トンネル上の埋戻しを行っています。

H26.3月末 松屋大和川通

平成26年3月末
トンネル天井部分のコンクリートの打設がすべて完了し、工事用桟橋を撤去しています。

H26.2月末 松屋大和川通

平成26年2月末

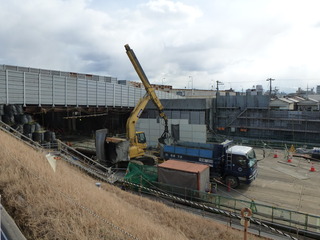

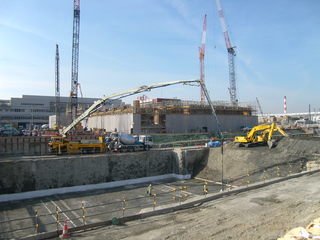

トンネルの天井部分のコンクリートを打設しています。

H26.1月末 松屋大和川通

平成26年1月末

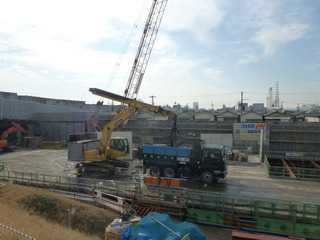

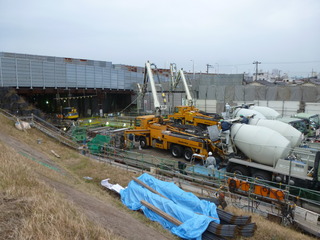

トンネルの天井部分のコンクリートを打設しています。

H25.12月末 松屋大和川通

平成25年12月末
トンネルの天井部分のコンクリートを打設しています。

H25.11月末 松屋大和川通

平成25年11月末

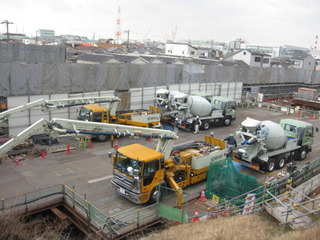

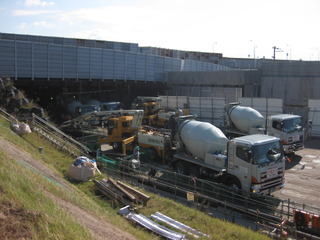

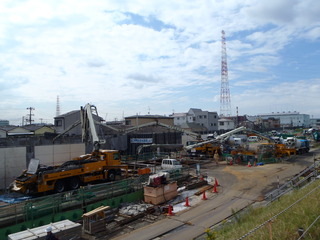

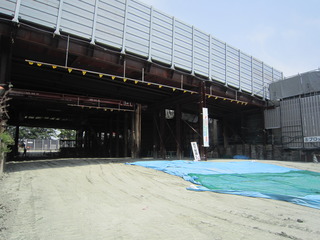

臨海線の下でトンネルの天井部分のコンクリートを打設しています。

H25.10月末 松屋大和川通

平成25年10月末
トンネルの天井部分のコンクリートを打設しています。

H25.9月末 松屋大和川通

平成25年9月末

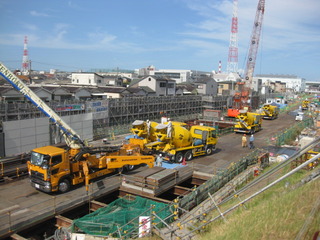

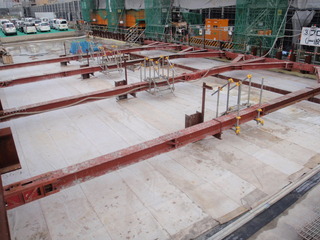

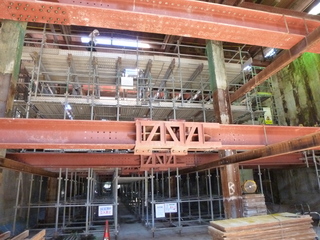

トンネルの天井を造るために足場を造っています。

H25.8月末 松屋大和川通

平成25年8月末
トンネルの壁部分のコンクリートを打設しています。

H25.7月末 松屋大和川通

平成25年7月末

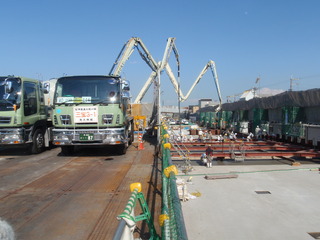

トンネルの床部分のコンクリートを打設しています。

H25.6月末 松屋大和川通

平成25年6月末

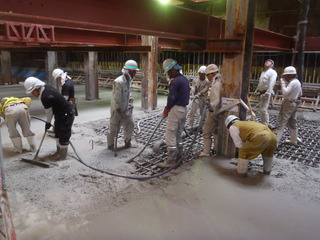

トンネルの床部分のコンクリートを打設しています。

H25.5月末 松屋大和通

平成25年5月末
トンネルの床部分を構築中です。

H25.4月末 松屋大和川通

平成25年4月末
トンネルの床となる部分の鉄筋を構築中です。

H25.3月末 松屋大和川通

平成25年3月末

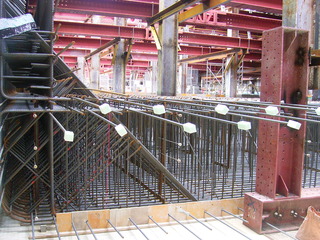

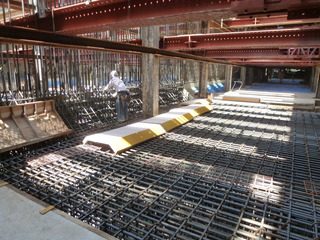

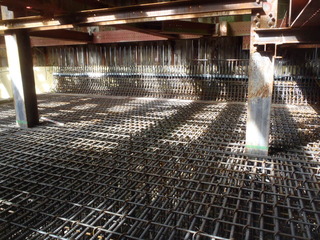

トンネルの床部分の鉄筋を構築中です。

H25.2月末 松屋大和川通

平成25年2月末

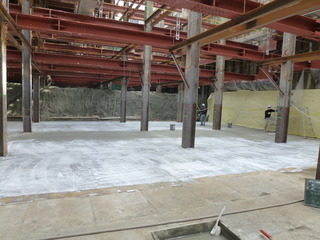

掘削を完了した範囲に地面を平らにするため、薄くコンクリートをいれています。

H25.1月末 松屋大和川通

平成25年1月末

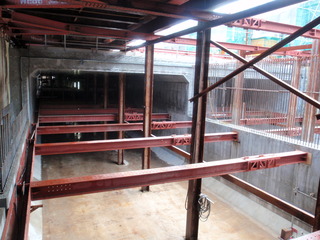

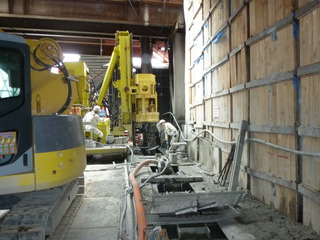

土留壁の中を掘削しています。

H24.12月末 松屋大和川通

平成24年12月末

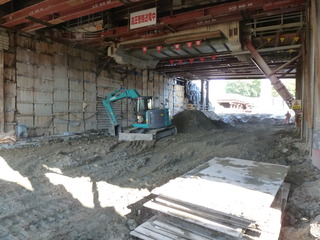

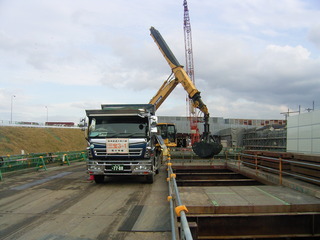

土留壁の中を掘削しています。

H24.11月末 松屋大和川通

平成24年11月末
土留壁の中を掘削しています。

H24.10月末 松屋大和川通

平成24年10月末

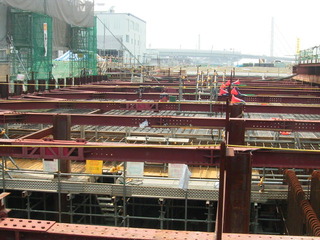

大阪臨海線の下部でトンネルを構築するための土留壁が完了しました。

H24.9月末 松屋大和川通

平成24年9月末

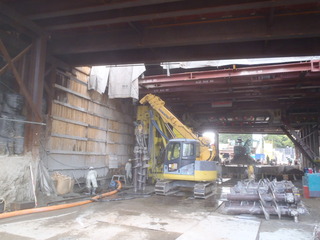

大阪臨海線の下部でトンネルを構築するための土留壁を造っています。

H24.8月末 松屋大和川通

平成24年8月末
大阪臨海線の下部でトンネルを構築するための土留壁を造っています。

H24.7月末 松屋大和川通

平成24年7月末

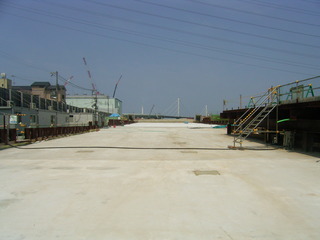

先行した工区西側区間のトンネル本体が完成しました。

H24.6月末 松屋大和川通

平成24年6月末
先行工区西側区間のトンネル天井部分に最後のコンクリートを流し込んでいます。

H24.5月末 松屋大和川通

平成24年5月末
トンネル屋根の部分のコンクリート打設完了し、養生しているところです。

H24.4月末 松屋大和川通

平成24年4月末
トンネルの屋根部分を構築しています。

H24.3月末 松屋大和川通

平成24年3月末
一部区間でトンネルの天井部分まで完成しました。

H24.2月末 松屋大和川通

平成24年2月末

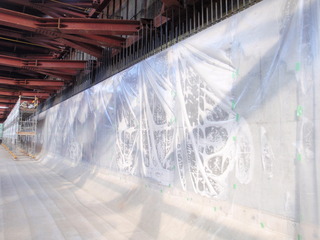

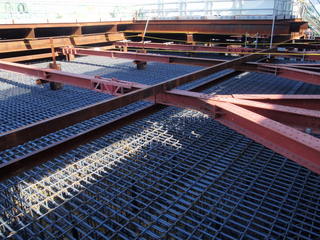

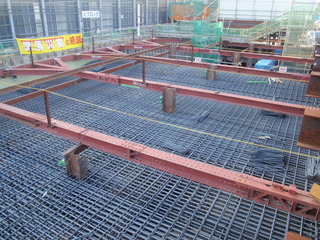

トンネルの天井部分の鉄筋を構築中です。

H24.1月末 松屋大和川通

平成24年1月末
トンネルの天井部分の鉄筋を構築中です。

H23.12月末 松屋大和川通

平成23年12月末

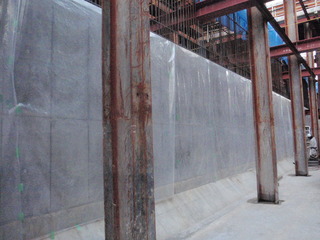

トンネルの外壁や中壁を造っています。

H23.11月末 松屋大和川通

平成23年11月末

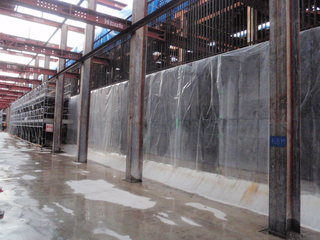

トンネルの外壁や中壁を造っています。

H23.10月末 松屋大和川通

平成23年10月末
トンネルの外壁や中壁を造っています。

H23.9月末 松屋大和川通

平成23年9月末
トンネルの外壁や中壁の鉄筋を造っています。

H23.8月末 松屋大和川通

平成23年8月末
トンネルの床となる部分が完成した箇所より順次、壁の部分を造っていきます。

H23.7月末 松屋大和川通

平成23年7月末

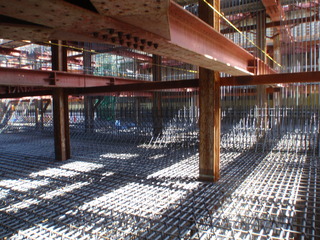

トンネルの床となる部分を造るために鉄筋を組み立てています。

H23.6月末 松屋大和川通

平成23年6月末

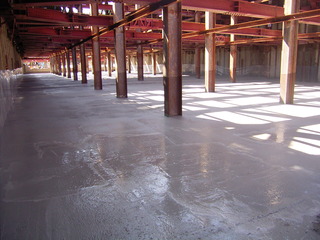

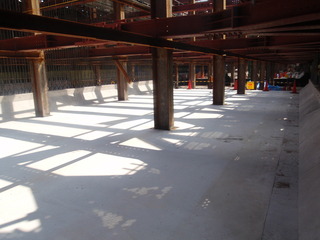

掘削の完了した箇所の地面を平らにするため、コンクリートを入れました。

H23.5月末 松屋大和川通

平成23年5月末

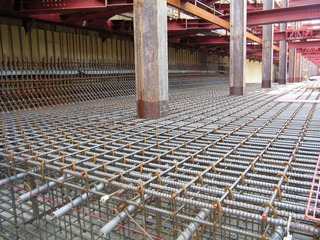

トンネルの床となる部分を造るために鉄筋を組み立てています。

H23.4月末 松屋大和川通

平成23年4月末

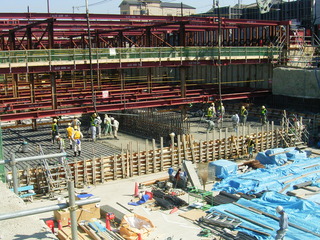

トンネルの床となる部分を造るために鉄筋を組み立て、完成した所からコンクリートを打設しています。

H23.3月末 松屋大和川通

平成23年3月末
土留め壁を作る為に、地面に穴を掘っています。

H23.2月末 松屋大和川通

平成23年2月末

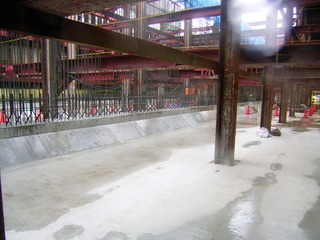

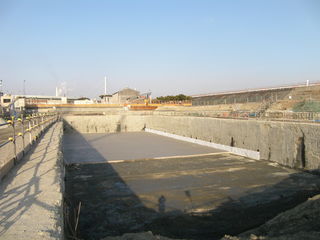

掘削の完了した箇所に地面を平らにするための薄いコンクリートを入れています。

H23.1月末 松屋大和川通

平成23年1月末
地面を平らにするために薄いコンクリートを入れました。

H22 12月末 松谷大和川通

平成22年12月末

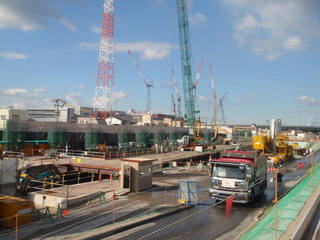

「大和川堤防道路から南方を望む」
工事車両が乗る桟橋を支える鉄の支え棒が組みあがっています

H22.11月末 松屋町大和川通

平成22年11月末
「大阪臨海線付近から西方を望む」

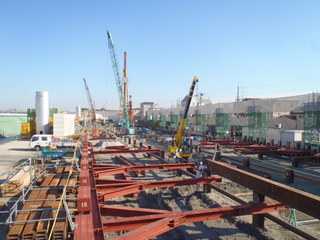

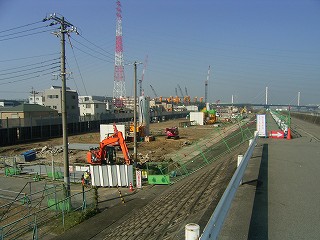

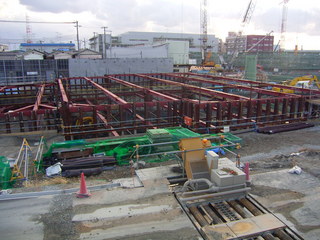

土留め壁を支える鉄の梁を組み上げていきます

H22.10月末 松屋大和川通

平成22年10月末
「三宝下水処理場付近から東方を望む」
土留め壁を支える鉄の梁を組み上げていきます

H22.09月末 松屋町大和川通

平成22年9月末
「三宝下水処理場付近から東方を望む」
掘削前に地盤を支える
自立壁と中間杭を地中に建て込んでいます。

H22.08月末 松屋町大和川通

平成22年8月末
「三宝下水処理場付近から東方を望む」

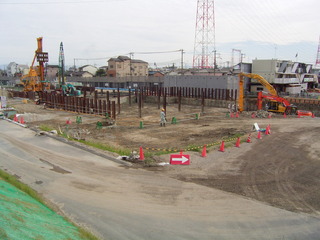

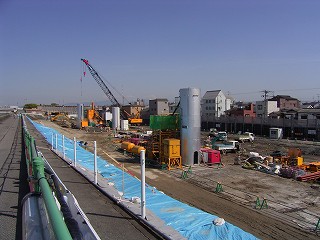

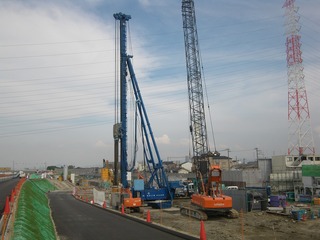

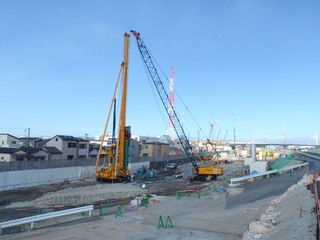

掘削前に地盤を支える土留壁を地中に建て込んでいます。

H22.7月末 松屋町大和川通

平成22年7月末
「三宝下水処理場付近から東方を望む」

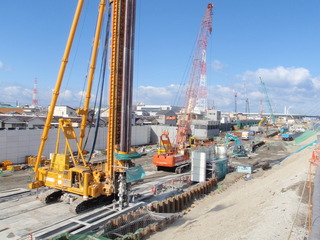

掘削前に地盤を支える土留壁を地中に建て込んでいます。

松屋大和川通 H22.6末

平成22年6月末
〔大阪臨海線付近から西方を望む〕

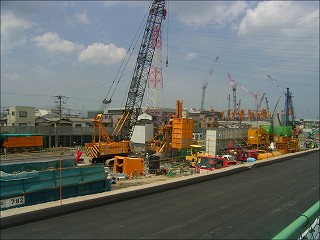

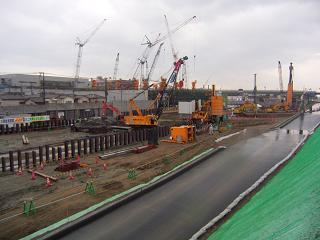

掘削前に地盤を支える土留壁を地中に建て込んでいます。

松屋大和川通 H22.5末

平成22年5月末
〔大阪臨海線付近から西方を望む〕
掘削前に地盤を支える土留壁を地中に建て込んでいます。

松屋大和川通 H22.04末

平成22年4月末
〔三宝下水処理場付近から東方を望む〕

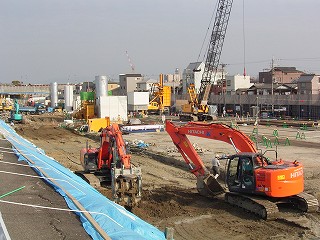

建物の基礎コンクリート等を撤去しています。
併せて、掘削前に地盤を支える土留壁を地中に建て込んでいます。

松屋大和川通 H22.03末

平成22年3月末
〔三宝下水処理場付近から東方を望む〕
掘削前に地盤を支える土留壁を地中に建て込んでいます。

松屋大和川通 H22.02末

平成22年2月末
〔大阪臨海線から西方を望む〕
工事区域の仮囲いが完了しました。
引き続き、建物の基礎コンクリート等を撤去しています。

松屋大和川通 H22.01末

平成22年1月末
〔大阪臨海線から西方を望む〕

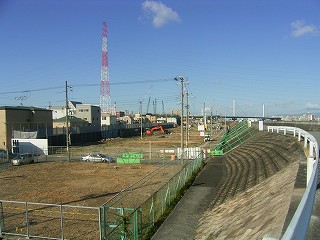

工事区域の仮囲い(工事フェンス・万能塀等)を設置しています。

松屋大和川通 H21.12末

平成21年12月末
〔大阪臨海線から西方を望む〕

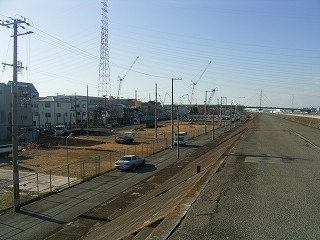

工事区域の仮囲い(工事フェンス・万能塀等)を設置しています。

松屋大和川通 H21.11末

平成21年11月末
〔三宝下水処理場東側を東方から望む〕
工事用車両の場内通路を整備しています。
(ちなみに、写真左奥は下水処理施設の移設工事。)

松屋大和川通 H21.10末

平成21年10月末
〔阪神高速4号湾岸線付近を東方から望む〕

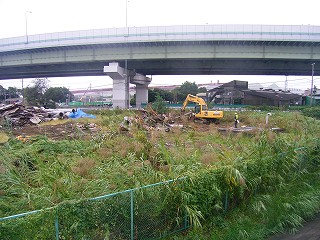

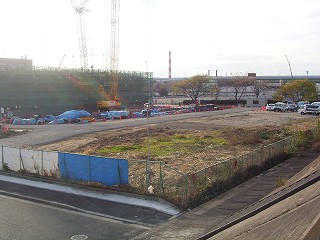

ガレキ撤去や地質調査を実施しています。
