西船場JCT(信濃橋渡り線)西船場JCT:どこまで進んだ?(平成28年7月~9月)

※開通時点の情報です

工事箇所

西船場ジャンクション工事施工ブロック図

建設状況の写真

平成28年8月20日~9月16日 《大阪港線》

4ブロック アンカーフレームコンクリート打設

【4・5ブロック】

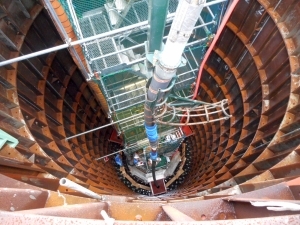

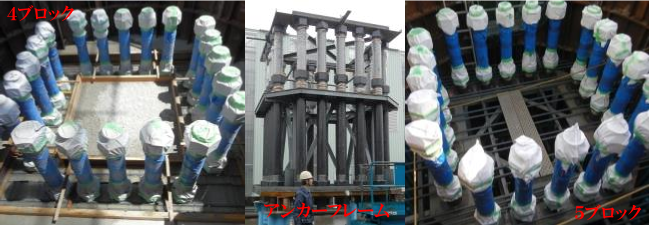

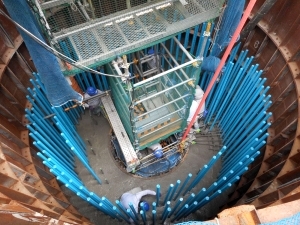

ケーソン基礎(アーバンリング工法)掘削部に
アンカーフレームを架設しコンクリート打設(4ブロックのみ)を行いました。

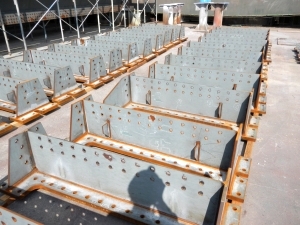

4ブロック 桁・部材検査
4ブロック 桁・部材検査

【4ブロック】

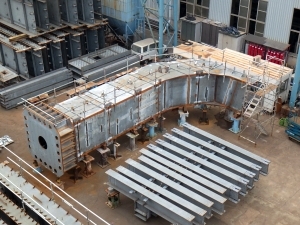

拡幅部に架設する桁の仮組検査と部材の検査を行いました。

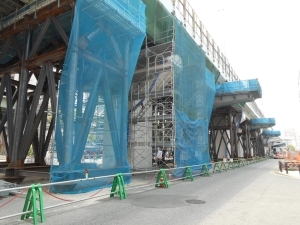

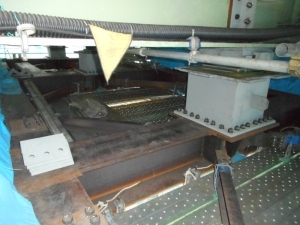

1・2ブロック 仮受設備支承受け替え
1・2ブロック 仮受設備支承受け替え

【1・2ブロック】
再構築する4橋脚のうち、1ブロック(1橋脚)、
2ブロック(3橋脚中1橋脚)の仮受設備へ支承受け替えを行いました。

平成28年7月16日~8月19日 《環状線》

9ブロック 地下消防貯留管迂回工事完了
9ブロック 地下消防貯留管迂回工事完了

【9ブロック】
拡幅工事に支障となる地下消防貯留管の迂回工事は概ね完了しました。

平成28年7月16日~8月19日 《大阪港線》

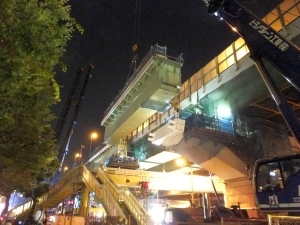

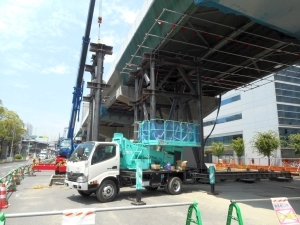

なにわ筋上空桁一括架設
なにわ筋上空桁一括架設

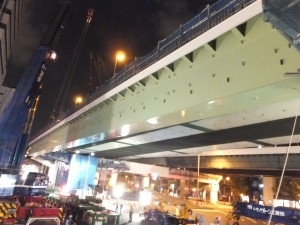

なにわ筋上空桁一括架設

【2-3ブロック】
なにわ筋上空拡幅部に桁の一括架設が完了しました。

2ブロック 仮受け設備構築完了

【2ブロック】
仮受け設備の構築が完了しました。

5ブロック 掘削部壁型枠コンクリート打設

【5ブロック】

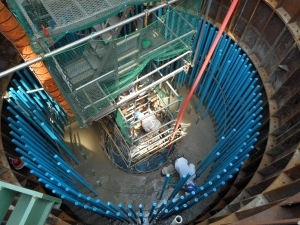

ケーソン基礎(アーバンリング工法)掘削部・
壁型枠にコンクリート打設を進めています。

平成28年5月13日~7月15日 《環状線》

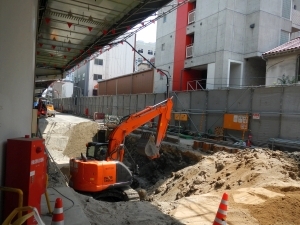

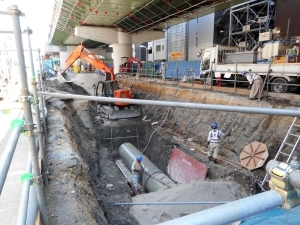

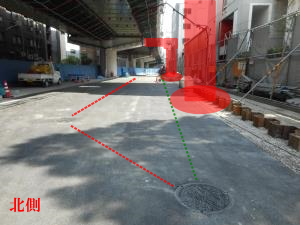

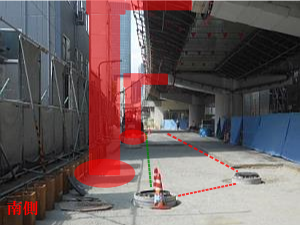

9ブロック地下消防貯留管迂回工事
9ブロック地下消防貯留管迂回工事

【9ブロック】
拡幅工事に支障となる地下消防貯留管の迂回工事を続けています。

平成28年6月18日~7月15日 《大阪港線》

4ブロック 掘削部壁型枠コンクリート打設
5ブロック 掘削部壁型枠コンクリート打設

【4・5ブロック】
ケーソン基礎(アーバンリング工法)掘削部・壁型枠に
コンクリート打設を進めています。

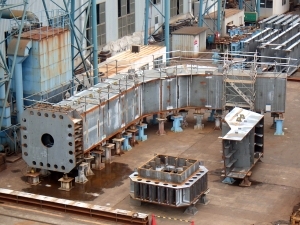

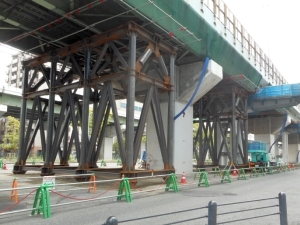

渡り線部鋼製橋脚仮組検査
渡り線部鋼製橋脚仮組検査

【4・5ブロック】
渡り線部に架設する鋼製橋脚の仮組検査を行いました。

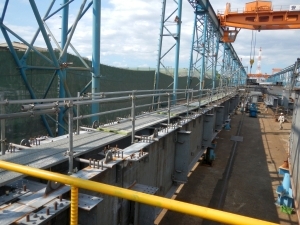

2ブロック 仮受け設備構築
2ブロック 仮受け設備構築

【2ブロック】
仮受け設備の構築を進めています。
