阪神高速の取り組み西船場JCT:どこまで進んだ?(平成28年4月~6月)

工事箇所

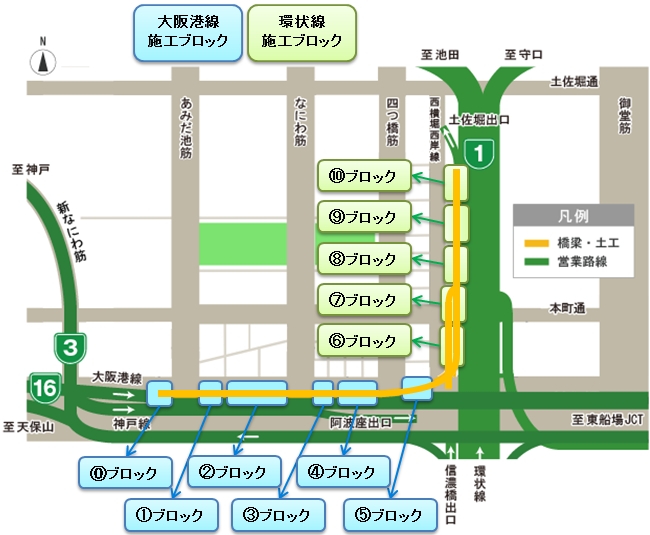

西船場ジャンクション工事施工ブロック図

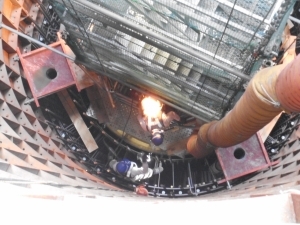

建設状況の写真

平成28年5月14日~6月17日 《環状線》

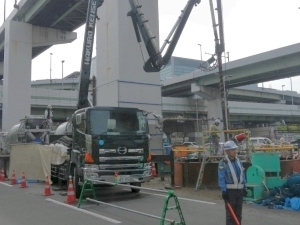

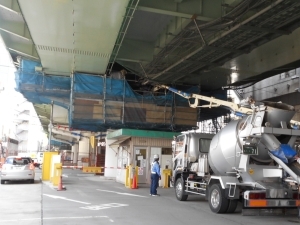

7・8ブロック 耐震補強コンクリート打設
7・8ブロック 耐震補強コンクリート打設

【7・8ブロック】
高架下駐車場出入り口付近橋脚に耐震補強のコンクリートを打設しました。

平成28年5月14日~6月17日 《大阪港線》

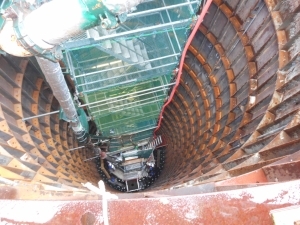

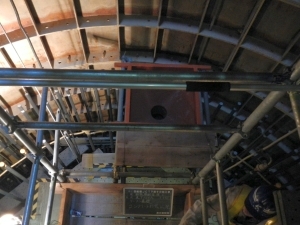

4ブロック 掘削部壁型枠コンクリート打設中

【4ブロック】
ケーソン基礎(アーバンリング工法)掘削部・
壁型枠にコンクリート打設を進めています。

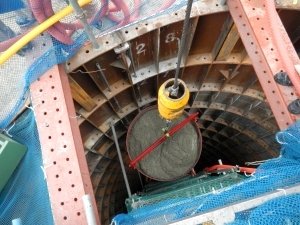

5ブロック 掘削部壁型枠コンクリート打設開始

【5ブロック】
ケーソン基礎(アーバンリング工法)掘削部・
壁型枠にコンクリート打設を開始しました。

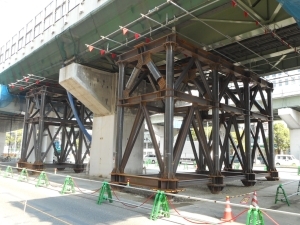

1ブロック 仮受け設備構築

【1ブロック】
仮受け設備を構築しました。

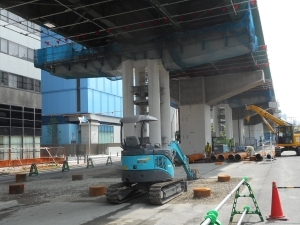

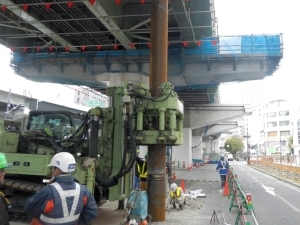

2ブロック 仮受け設備杭工事

【2ブロック】
仮受け設備構築の杭工事を進めています。

平成28年4月16日~5月13日 《大阪港線》

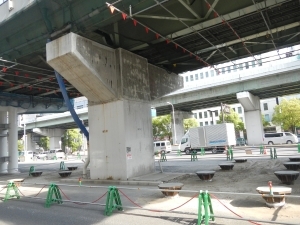

4ブロック 鋼管集成橋脚梁架設

【4ブロック】
鋼管集成橋脚(基礎形式:場所打ち杭)
梁の架設が完了しました。

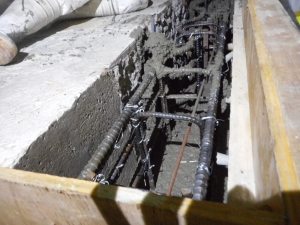

5ブロック 掘削部底版鉄筋コンクリート打設

【5ブロック】
アーバンリング工法掘削の底版鉄筋に
コンクリート打設を行いました。

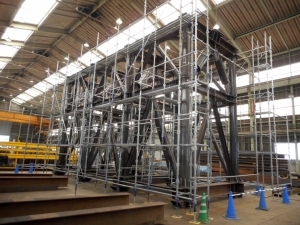

1ブロック 仮受け設備仮組検査

【1ブロック】
仮受け設備の仮組検査を行いました。

1ブロック 仮受け設備杭工事完了

【1ブロック】
仮受け設備構築の杭工事が完了しました。
(2ブロックも順次進めています。)

平成28年3月12日~4月15日 《環状線》

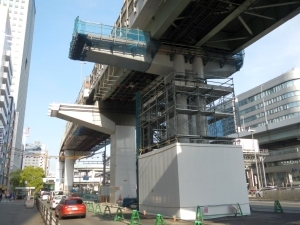

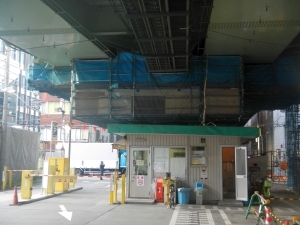

7ブロック 吊足場設置

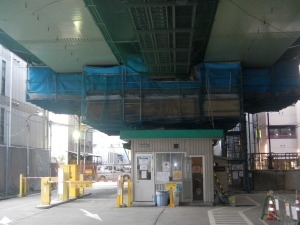

8ブロック 吊足場設置

【7・8ブロック】
高架下駐車場出入り口付近の橋脚に耐震補強工事のための吊足場を設置しました。

平成28年3月12日~4月15日 《大阪港線》

1・2ブロック 仮受け設備杭工事開始

【1・2ブロック】
既設橋脚梁部の改築に向けて仮受け設備の
杭工事を開始しました。

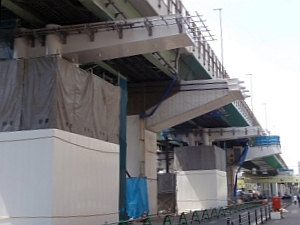

3ブロック 鋼管集成橋脚梁架設

【3ブロック】
鋼管集成橋脚(基礎形式:鋼管杭)
梁の架設が完了しました。

4ブロック 掘削部壁型枠コンクリート打設開始
4ブロック 掘削部壁型枠コンクリート打設開始

【4ブロック】
ケーソン基礎(アーバンリング工法)掘削部壁型枠にコンクリート打設を開始しました。

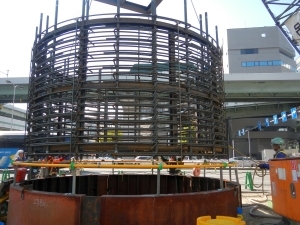

5ブロック 掘削部底版鉄筋沈設
5ブロック 掘削部底版鉄筋沈設

【5ブロック】
アーバンリング工法による掘削は完了し底版鉄筋の沈設を行いました。
